Cáp AXV/DATA, AXV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.
TIÊU CHUẨN ÁP DỤNG
• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228
NHẬN BIẾT LÕI
Bằng băng màu:
Cáp 1 lõi: Màu tự nhiên, không băng màu.
Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không băng màu (trung tính) – xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

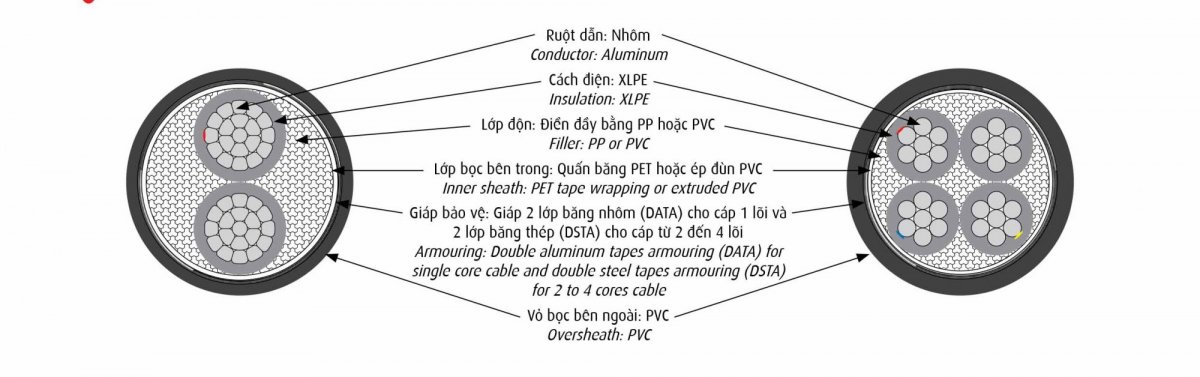

CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
|
|
|
|
|
|
|
|
5.1 – CÁP AXV/DATA – 1 LÕI. AXV/DATA CABLE – 1 CORE.
|
Ruột dẫn – Conductor |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Chiều dày băng nhôm danh nghĩa Nominal thickness of aluminum tape |
Chiều dày vỏ danh nghĩa Nominal thickness of sheath |
Đường kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng(*) Approx. mass |
|||
|
Tiết diện danh nghĩa Nominal area |
Kết cấu Structure |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
|||||
|
mm2 |
N0/mm |
mm |
Ω/km |
mm |
mm |
mm |
mm |
kg/km |
|
10 |
CC |
3,75 |
3,08 |
0,7 |
0,5 |
1,4 |
11,5 |
183 |
|
16 |
CC |
4,65 |
1,91 |
0,7 |
0,5 |
1,4 |
12,4 |
216 |
|
25 |
CC |
5,80 |
1,20 |
0,9 |
0,5 |
1,4 |
13,9 |
273 |
|
35 |
CC |
6,85 |
0,868 |
0,9 |
0,5 |
1,4 |
15,0 |
315 |
|
50 |
CC |
8,00 |
0,641 |
1,0 |
0,5 |
1,4 |
16,3 |
383 |
|
70 |
CC |
9,70 |
0,443 |
1,1 |
0,5 |
1,5 |
18,5 |
494 |
|
95 |
CC |
11,30 |
0,320 |
1,1 |
0,5 |
1,6 |
20,2 |
601 |
|
120 |
CC |
12,80 |
0,253 |
1,2 |
0,5 |
1,6 |
21,8 |
704 |
|
150 |
CC |
14,13 |
0,206 |
1,4 |
0,5 |
1,7 |
23,8 |
845 |
|
185 |
CC |
15,70 |
0,164 |
1,6 |
0,5 |
1,7 |
25,8 |
987 |
|
240 |
CC |
18,03 |
0,125 |
1,7 |
0,5 |
1,8 |
28,5 |
1218 |
|
300 |
CC |
20,40 |
0,100 |
1,8 |
0,5 |
1,9 |
31,2 |
1479 |
|
400 |
CC |
23,20 |
0,0778 |
2,0 |
0,5 |
2,0 |
35,0 |
1845 |
|
500 |
CC |
26,20 |
0,0605 |
2,2 |
0,5 |
2,1 |
38,6 |
2264 |
|
630 |
CC |
30,20 |
0,0469 |
2,4 |
0,5 |
2,3 |
43,3 |
2880 |
5.2 – CÁP AXV/DSTA – 2 ĐẾN 4 LÕI. AXV/DSTA CABLE – 2 TO 4 CORES.
|
Ruột dẫn Conductor |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Chiều dày băng thép danh nghĩa Nominal thickness of steel tape |
Chiều dày vỏ danh nghĩa Nominal thickness of sheath |
Đường kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng(*) Approx. mass |
|||||||||||
|
Tiết diện danh nghĩa Nominal area |
Kết cấu Structure |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
|
|
mm2 |
N0/mm |
mm |
Ω/km |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
kg/km |
kg/km |
|
10 |
CC |
3,75 |
3,08 |
0,7 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
16,5 |
17,4 |
18,7 |
371 |
420 |
487 |
|
16 |
CC |
4,65 |
1,91 |
0,7 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
18,3 |
19,3 |
20,9 |
450 |
518 |
609 |
|
25 |
CC |
5,80 |
1,20 |
0,9 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
21,4 |
22,7 |
24,6 |
591 |
691 |
822 |
|
35 |
CC |
6,85 |
0,868 |
0,9 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
23,5 |
24,9 |
27,2 |
694 |
818 |
980 |
|
50 |
CC |
8,00 |
0,641 |
1,0 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,9 |
26,2 |
27,8 |
30,6 |
858 |
1026 |
1256 |
|
70 |
CC |
9,70 |
0,443 |
1,1 |
0,2 |
0,2 |
0,2 |
1,9 |
1,9 |
2,0 |
30,3 |
32,2 |
35,9 |
1124 |
1361 |
1715 |
|
95 |
CC |
11,30 |
0,320 |
1,1 |
0,2 |
0,2 |
0,5 |
2,0 |
2,1 |
2,2 |
34,0 |
36,3 |
41,2 |
1410 |
1734 |
2643 |
|
120 |
CC |
12,80 |
0,253 |
1,2 |
0,5 |
0,5 |
0,5 |
2,1 |
2,2 |
2,4 |
38,6 |
41,2 |
45,9 |
2144 |
2574 |
3196 |
|
150 |
CC |
14,13 |
0,206 |
1,4 |
0,5 |
0,5 |
0,5 |
2,3 |
2,4 |
2,5 |
42,6 |
45,9 |
50,9 |
2552 |
3133 |
3839 |
|
185 |
CC |
15,70 |
0,164 |
1,6 |
0,5 |
0,5 |
0,5 |
2,4 |
2,5 |
2,7 |
47,1 |
50,7 |
56,0 |
3032 |
3695 |
4541 |
|
240 |
CC |
18,03 |
0,125 |
1,7 |
0,5 |
0,5 |
0,5 |
2,6 |
2,7 |
2,9 |
52,9 |
56,9 |
62,9 |
3714 |
4593 |
5664 |
|
300 |
CC |
20,40 |
0,100 |
1,8 |
0,5 |
0,5 |
0,5 |
2,7 |
2,9 |
3,1 |
58,7 |
62,9 |
69,5 |
4488 |
5536 |
6857 |
|
400 |
CC |
23,20 |
0,0778 |
2,0 |
0,5 |
0,5 |
0,5 |
3,0 |
3,1 |
3,4 |
65,6 |
70,1 |
78,5 |
5470 |
6749 |
8529 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm. – CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
5.3 – CÁP AXV/DSTA – 3 PHA + 1 TRUNG TÍNH. AXV/DSTA CABLE – 3 PHASE +1 NEUTRAL CORES.
|
Tiết diện danh nghĩa Nominal area
|
Lõi pha – Phase conductor |
Lõi trung tính – Neutral conductor |
Chiều dày băng thép danh nghĩa Nominal thickness of steel tape
|
Chiều dày vỏ danh nghĩa Nominal thickness of sheath
|
Đường kính tổng gần đúng (*) Approx. overall diameter |
Khối lượng cáp gần đúng (*) Approx. mass |
||||||||
|
Tiết diện danh nghĩa Nominal area
|
Kết cấu Structure |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
Tiết diện danh nghĩa Nominal area
|
Kết cấu Structure |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
|||||
|
mm2 |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm |
mm |
mm |
kg/km |
|
3×16 + 1×10 |
16 |
CC |
4,65 |
0,7 |
1,91 |
10 |
CC |
3,75 |
0,7 |
3,08 |
0,2 |
1,8 |
20,3 |
577 |
|
3×25 + 1×16 |
25 |
CC |
5,80 |
0,9 |
1,20 |
16 |
CC |
4,65 |
0,7 |
1,91 |
0,2 |
1,8 |
23,7 |
768 |
|
3×35 + 1×16 |
35 |
CC |
6,85 |
0,9 |
0,868 |
16 |
CC |
4,65 |
0,7 |
1,91 |
0,2 |
1,8 |
25,6 |
884 |
|
3×35 + 1×25 |
35 |
CC |
6,85 |
0,9 |
0,868 |
25 |
CC |
5,80 |
0,9 |
1,20 |
0,2 |
1,8 |
26,5 |
940 |
|
3×50 + 1×25 |
50 |
CC |
8,00 |
1,0 |
0,641 |
25 |
CC |
5,80 |
0,9 |
1,20 |
0,2 |
1,8 |
29,0 |
1135 |
|
3×50 + 1×35 |
50 |
CC |
8,00 |
1,0 |
0,641 |
35 |
CC |
6,85 |
0,9 |
0,868 |
0,2 |
1,9 |
29,8 |
1189 |
|
3×70 + 1×35 |
70 |
CC |
9,70 |
1,1 |
0,443 |
35 |
CC |
6,85 |
0,9 |
0,868 |
0,2 |
2,0 |
33,9 |
1540 |
|
3×70 + 1×50 |
70 |
CC |
9,70 |
1,1 |
0,443 |
50 |
CC |
8,00 |
1,0 |
0,641 |
0,2 |
2,0 |
34,7 |
1610 |
|
3×95 + 1×50 |
95 |
CC |
11,30 |
1,1 |
0,320 |
50 |
CC |
8,00 |
1,0 |
0,641 |
0,5 |
2,1 |
38,9 |
2388 |
|
3×95 + 1×70 |
95 |
CC |
11,30 |
1,1 |
0,320 |
70 |
CC |
9,70 |
1,1 |
0,443 |
0,5 |
2,2 |
40,3 |
2529 |
|
3×120 + 1×70 |
120 |
CC |
12,80 |
1,2 |
0,253 |
70 |
CC |
9,70 |
1,1 |
0,443 |
0,5 |
2,3 |
43,4 |
2894 |
|
3×120 + 1×95 |
120 |
CC |
12,80 |
1,2 |
0,253 |
95 |
CC |
11,30 |
1,1 |
0,320 |
0,5 |
2,3 |
44,3 |
3010 |
|
3×150 + 1×70 |
150 |
CC |
14,13 |
1,4 |
0,206 |
70 |
CC |
9,70 |
1,1 |
0,443 |
0,5 |
2,4 |
47,3 |
3404 |
|
3×150 + 1×95 |
150 |
CC |
14,13 |
1,4 |
0,206 |
95 |
CC |
11,30 |
1,1 |
0,320 |
0,5 |
2,4 |
48,2 |
3524 |
|
3×185 + 1×95 |
185 |
CC |
15,70 |
1,6 |
0,164 |
95 |
CC |
11,30 |
1,1 |
0,320 |
0,5 |
2,6 |
52,6 |
4070 |
|
3×185 + 1×120 |
185 |
CC |
15,70 |
1,6 |
0,164 |
120 |
CC |
12,80 |
1,2 |
0,253 |
0,5 |
2,6 |
53,5 |
4196 |
|
3×240 + 1×120 |
240 |
CC |
18,03 |
1,7 |
0,125 |
120 |
CC |
12,80 |
1,2 |
0,253 |
0,5 |
2,8 |
58,9 |
5047 |
|
3×240 + 1×150 |
240 |
CC |
18,03 |
1,7 |
0,125 |
150 |
CC |
14,13 |
1,4 |
0,206 |
0,5 |
2,8 |
60,0 |
5209 |
|
3×240 + 1×185 |
240 |
CC |
18,03 |
1,7 |
0,125 |
185 |
CC |
15,70 |
1,6 |
0,164 |
0,5 |
2,8 |
61,2 |
5381 |
|
3×300 + 1×150 |
300 |
CC |
20,40 |
1,8 |
0,100 |
150 |
CC |
14,13 |
1,4 |
0,206 |
0,5 |
2,9 |
64,8 |
6072 |
|
3×300 + 1×185 |
300 |
CC |
20,40 |
1,8 |
0,100 |
185 |
CC |
15,70 |
1,6 |
0,164 |
0,5 |
3,0 |
66,2 |
6277 |
|
3×400 + 1×185 |
400 |
CC |
23,20 |
2,0 |
0,0778 |
185 |
CC |
15,70 |
1,6 |
0,164 |
0,5 |
3,2 |
72,8 |
7444 |
|
3×400 + 1×240 |
400 |
CC |
23,20 |
2,0 |
0,0778 |
240 |
CC |
18,03 |
1,7 |
0,125 |
0,5 |
3,2 |
74,7 |
7791 |
– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
