Là thiết bị giám sát và bảo vệ điện áp DC, xuất ra tín hiệu relay khi điện áp DC thấp hơn so với ngưỡng cài đặt.

Thiết bị sử dụng nguồn cấp cho chính nó để giám sát. Úng dụng trong bảo vệ những nguồn điện dự phòng DC, ắc quy, bộ pin.

Đảm bảo cho hệ thống luôn ở trạng thái an toàn, tiết kiệm nhiều thời gian vì không cần phải kiểm tra thường xuyên.

Bộ bảo vệ thấp áp điện DC.

Role bảo vệ điện áp một chiều.

Thiết bị có 2 nút xoay chỉnh mức điện áp cần báo thấp áp và chọn phần trăm bù trừ cho phép thiết bị hoạt động trở lại. Có nghĩa là khi điện áp thấp hơn so với ngưỡng cài đặt thì relay off, khi điện áp tăng lên trở là và cao hơn ngưỡng cài đặt bao nhiêu phân trăm cài đặt thì relay on.

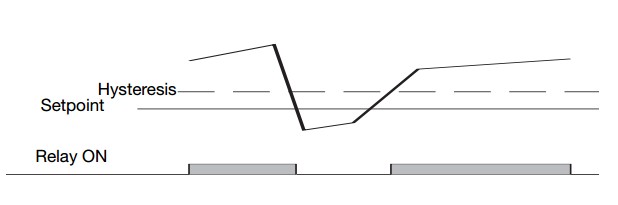

Biểu đồ hoạt động của thiết bị.

Thiết bị tích hợp nút chỉnh HYS cho phép bù trừ tín hiệu so với cài đặt. Tích hợp chức năng tự động hoạt động trở lại khi điện áp ắc quy tăng trở lại trong phạm vi cho phép.

Biểu đồ trạng thái bảo vệ.

Thông số kỹ thuật relay bảo vệ thấp áp dc.

• Phạm vi bảo vệ: 8~28VDC hoặc 38~58VDC.
• Ngõ ra: Relay NO-NC.
• Điều chỉnh bù trừ (HYS): 4~50%.
• Nguồn cấp: Là nguồn cần bảo vệ, chân A1 và A2.
• Nhiệt độ hoạt động: -20~60 độ C.
• Kích thước: 17,5x81x62.2 mm.
• IP: 20.
• HIển thị: Led nguồn màu xanh, Led vàng là ngõ ra relay.
