Ký hiệu: Theo tiêu chuẩn Anh BS là GSW; theo tiêu chuẩn Nga GOST là TK.
Dây GSW được dùng để làm dây chằng, dây chống sét trong các công trình điện.
Tại các vùng biển hay các miền không khí có tính ăn mòn kim loại cao, dây thép trần được tra mỡ trung tính chịu nhiệt có nhiệt độ chảy nhỏ giọt không thấp hơn 1200C.
TIÊU CHUẨN ÁP DỤNG
BS 183
JIS G3537
ASTM A363
ASTM A475
ASTM A640
IEC 61089

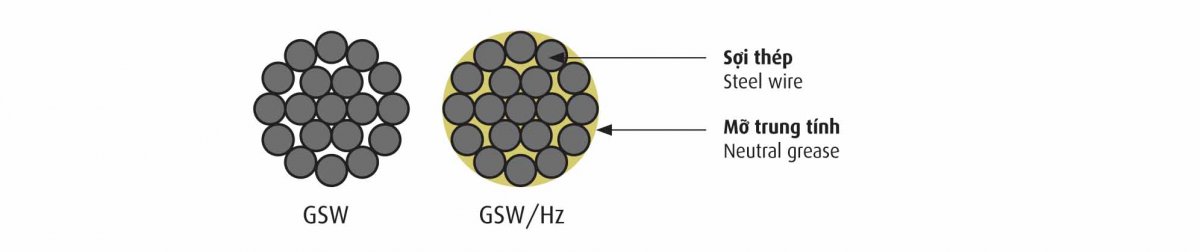

CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
ĐẶC TÍNH KỸ THUẬT DÂY GSW TECH. CHARACTERICS OF GSW
|
Mặt cắt danh định |
Mặt cắt tính toán |
Số sợi / Đường kính sợi |
Đường kính dây gần đúng (*) |
Lực kéo đứt nhỏ nhất |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ Hz gần đúng (*) |
|
Nominal area |
Calculated area |
No/Diameter of wire |
Overall diameter |
Minimum breaking load |
Approx. mass except grease |
Approx. grease mass (Hz) |
|
mm2 |
mm2 |
N0 /mm |
mm |
N |
kg/km |
kg/km |
|
1/8 |
5,96 |
7/1,041 |
3,12 |
7984 |
47 |
1,5 |
|
5/32 |
9,59 |
7/1,321 |
3,96 |
12856 |
76 |
2,4 |
|
3/16 |
13,64 |
7/1,575 |
4,73 |
18275 |
109 |
3,4 |
|
14 |
14,07 |
7/1,60 |
4,80 |
18860 |
112 |
3,5 |
|
3/16 |
14,99 |
7/1,651 |
4,95 |
20081 |
119 |
3,7 |
|
16 |
15,89 |
7/1,70 |
5,10 |
21291 |
127 |
3,9 |
|
18 |
17,81 |
7/1,80 |
5,40 |
23869 |
142 |
4,4 |
|
7/32 |
18,39 |
7/1,829 |
5,49 |
24645 |
147 |
4,6 |
|
22 |
21,99 |
7/2,00 |
6,00 |
29468 |
175 |
5,5 |
|
1/4 |
21,86 |
3/3,046 |
6,09 |
28201 |
174 |
6,3 |
|
1/4 |
22,70 |
7/2,032 |
6,10 |
30419 |
181 |
5,6 |
|
25 |
25,41 |
7/2,15 |
6,45 |
34054 |
203 |
6,3 |
|
30 |
29,08 |
7/2,30 |
6,90 |
38099 |
232 |
7,2 |
|
9/32 |
30,67 |
7/2,362 |
7,09 |
40181 |
245 |
7,6 |
|
35 |
34,36 |
7/2,50 |
7,50 |
45013 |
274 |
8,5 |
|
38 |
38,61 |
7/2,65 |
7,95 |
50577 |
308 |
9,6 |
|
5/16 |
31,72 |
3/3,669 |
7,34 |
40916 |
253 |
9,2 |
|
5/16 |
38,38 |
7/2,642 |
7,93 |
50272 |
306 |
9,5 |
|
5/16 |
42,15 |
7/2,769 |
8,31 |
55221 |
336 |
10,5 |
|
50 |
49,48 |
7/3,00 |
9,00 |
64819 |
394 |
12,3 |
|
50 |
51,04 |
7/3,047 |
9,14 |
65845 |
407 |
12,7 |
|
3/8 |
41,29 |
3/4,186 |
8,37 |
53260 |
329 |
12,0 |
|
3/8 |
51,08 |
7/3,048 |
9,14 |
65888 |
407 |
12,7 |
|
50 |
48,35 |
19/1,80 |
9,00 |
64788 |
385 |
13,3 |
|
50 |
51,07 |
19/1,85 |
9,25 |
68437 |
407 |
14,0 |
|
50 |
48,64 |
1/1,90+18/1,80 |
9,10 |
65177 |
388 |
14,3 |
|
60 |
56,30 |
7/3,20 |
9,60 |
72624 |
449 |
14,0 |
|
60 |
59,69 |
19/2,00 |
10,00 |
79985 |
476 |
16,4 |
|
63 |
63,18 |
7/3,39 |
10,17 |
81504 |
504 |
15,7 |
|
70 |
67,35 |
7/3,50 |
10,50 |
86879 |
537 |
16,7 |
|
70 |
73,24 |
7/3,65 |
10,95 |
94485 |
584 |
18,2 |
|
7/16 |
74,57 |
7/3,683 |
11,05 |
96201 |
594 |
18,5 |
|
70 |
72,23 |
19/2,2 |
11,00 |
96782 |
576 |
19,8 |
|
70 |
72,58 |
1/2,3+18/2,2 |
11,10 |
97137 |
579 |
21,0 |
|
70 |
72,95 |
1/2,4+18/2,2 |
11,20 |
97614 |
582 |
22,2 |
|
80 |
79,39 |
7/3,80 |
11,40 |
102411 |
633 |
19,7 |
|
80 |
78,94 |
19/2,30 |
11,50 |
103412 |
629 |
21,7 |
|
90 |
87,96 |
7/4,00 |
12,00 |
113474 |
701 |
21,9 |
|
95 |
94,76 |
19/2,52 |
12,60 |
124141 |
755 |
26,0 |
|
1/2 |
96,27 |
19/2,54 |
12,70 |
126119 |
767 |
26,5 |
|
1/2 |
96,57 |
7/4,191 |
12,57 |
124570 |
770 |
24,0 |
|
100 |
101,65 |
7/4,30 |
12,90 |
131134 |
810 |
25,3 |
|
100 |
100,88 |
19/2,60 |
13,00 |
132148 |
804 |
27,7 |
|
110 |
111,33 |
7/4,50 |
13,50 |
143616 |
887 |
27,7 |
|
9/16 |
125,35 |
7/4,775 |
14,33 |
161705 |
999 |
31,2 |
|
120 |
116,99 |
19/2,80 |
14,00 |
153261 |
933 |
32,1 |
|
9/16 |
122,92 |
19/2,87 |
14,35 |
161020 |
980 |
33,8 |
|
120 |
119,75 |
37/2,03 |
14,21 |
160468 |
955 |
33,8 |
|
125 |
125,50 |
19/2,90 |
14,50 |
164403 |
1000 |
34,5 |
|
125 |
128,15 |
37/2,10 |
14,70 |
171726 |
1022 |
36,2 |
|
135 |
134,30 |
19/3,00 |
15,00 |
175937 |
1071 |
36,9 |
|
135 |
135,28 |
1/3,2+18/3,0 |
15,20 |
177213 |
1078 |
40,2 |
|
150 |
148,07 |
19/3,15 |
15,75 |
191009 |
1180 |
40,7 |
|
150 |
147,11 |
37/2,25 |
15,75 |
197134 |
1173 |
41,5 |
|
160 |
159,57 |
19/3,27 |
16,35 |
205839 |
1272 |
43,8 |
|
160 |
153,73 |
37/2,30 |
16,10 |
201381 |
1225 |
43,4 |
|
185 |
182,80 |
19/3,50 |
17,50 |
235814 |
1457 |
50,2 |
|
185 |
184,54 |
37/2,52 |
17,64 |
241749 |
1471 |
52,1 |
|
200 |
199,90 |
19/3,66 |
18,30 |
257867 |
1593 |
54,9 |
|
200 |
196,44 |
37/2,60 |
18,20 |
257341 |
1566 |
55,4 |
|
240 |
238,76 |
19/4,00 |
20,00 |
308002 |
1903 |
65,6 |
|
240 |
234,38 |
37/2,84 |
19,88 |
307043 |
1868 |
66,1 |
|
240 |
242,54 |
61/2,25 |
20,25 |
325005 |
1933 |
69,2 |
|
250 |
249,63 |
19/4,09 |
20,45 |
322018 |
1990 |
68,6 |
|
250 |
244,39 |
37/2,90 |
20,30 |
320154 |
1948 |
69,0 |
|
250 |
253,44 |
61/2,30 |
20,70 |
332007 |
2020 |
72,3 |
|
300 |
288,35 |
37/3,15 |
22,05 |
371965 |
2299 |
81,4 |
|
300 |
304,24 |
61/2,52 |
22,68 |
398559 |
2425 |
86,8 |
|
315 |
316,46 |
37/3,30 |
23,10 |
408234 |
2523 |
89,3 |
|
315 |
321,38 |
61/2,59 |
23,31 |
421008 |
2562 |
91,7 |
|
325 |
326,12 |
37/3,35 |
23,45 |
420698 |
2600 |
92,0 |
|
325 |
323,87 |
61/2,60 |
23,40 |
424265 |
2582 |
92,4 |
|
350 |
345,88 |
37/3,45 |
24,15 |
446190 |
2757 |
97,6 |
|
350 |
349,26 |
61/2,70 |
24,30 |
457529 |
2784 |
99,6 |
|
400 |
389,27 |
37/3,66 |
25,62 |
502162 |
3103 |
109,8 |
|
400 |
402,92 |
61/2,90 |
26,10 |
527821 |
3212 |
114,9 |
|
450 |
451,11 |
37/3,94 |
27,58 |
581934 |
3596 |
127,3 |
|
450 |
431,18 |
61/3,00 |
27,00 |
564851 |
3437 |
123,0 |
|
500 |
500,48 |
37/4,15 |
29,05 |
645621 |
3990 |
141,2 |
|
500 |
490,59 |
61/3,20 |
28,80 |
632863 |
3911 |
139,9 |
|
560 |
562,60 |
37/4,40 |
30,80 |
725749 |
4485 |
158,7 |
|
560 |
553,83 |
61/3,40 |
30,60 |
714442 |
4415 |
158,0 |
|
600 |
586,89 |
61/3,50 |
31,50 |
757087 |
4678 |
167,4 |
|
630 |
631,30 |
61/3,63 |
32,67 |
814372 |
5032 |
180,1 |
|
710 |
710,14 |
61/3,85 |
34,65 |
916075 |
5661 |
202,6 |
|
750 |
747,50 |
61/3,95 |
35,55 |
964281 |
5959 |
213,2 |
|
800 |
805,36 |
61/4,10 |
36,90 |
1038908 |
6420 |
229,7 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
