1. Các loại kềm
1.1. Kềm bấm đầu cosse
Trong đồ án môn học Khí cụ điện cũng như trong các dự án thực tế, người ta sử dụng chủ yếu 2 loại đầu cosse, đó là cosse chĩa (cosse chữ Y) và cosse pin rỗng, phần này chúng ta sẽ được xem ở phần sau.
Vậy dụng cụ dùng để bấm 2 loại đầu cosse đó chính là 2 loại kềm tương ứng như sau:
– Kềm bấm đầu cosse chĩa (cosse chữ Y):
- Có 2 loại, có cánh tay đòn dài (trái) và cánh tay đòn ngắn (phải).
- Khuyến khích các sinh viên nên mua kềm có cánh tay đòn dài, vì nó có trợ lực, giúp tiết kiệm được sức lực khi bấm những đầu cosse lớn.

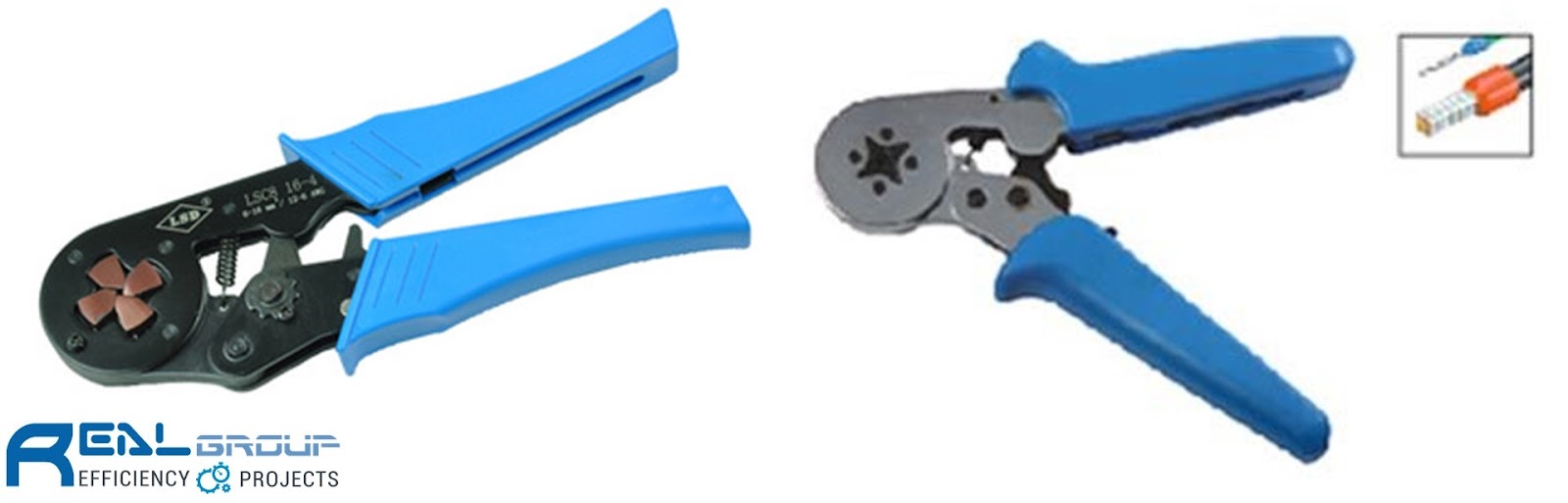

– Kềm bấm cosse pin rỗng:
1.2. Kềm tuốt dây
Có 2 loại kềm tuốt dây, khuyến khích sinh viên nên mua loại kềm tuốt dây có trợ lực (phải) để dễ dàng sử dụng.

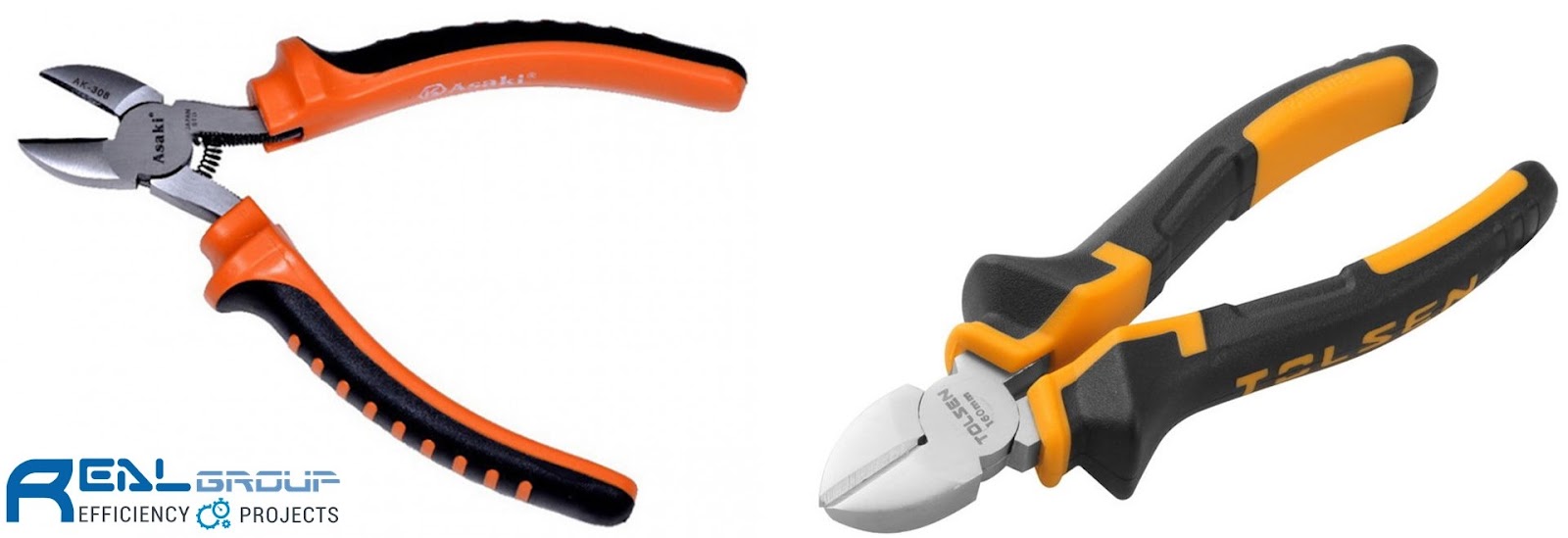

1.3. Kềm cắt

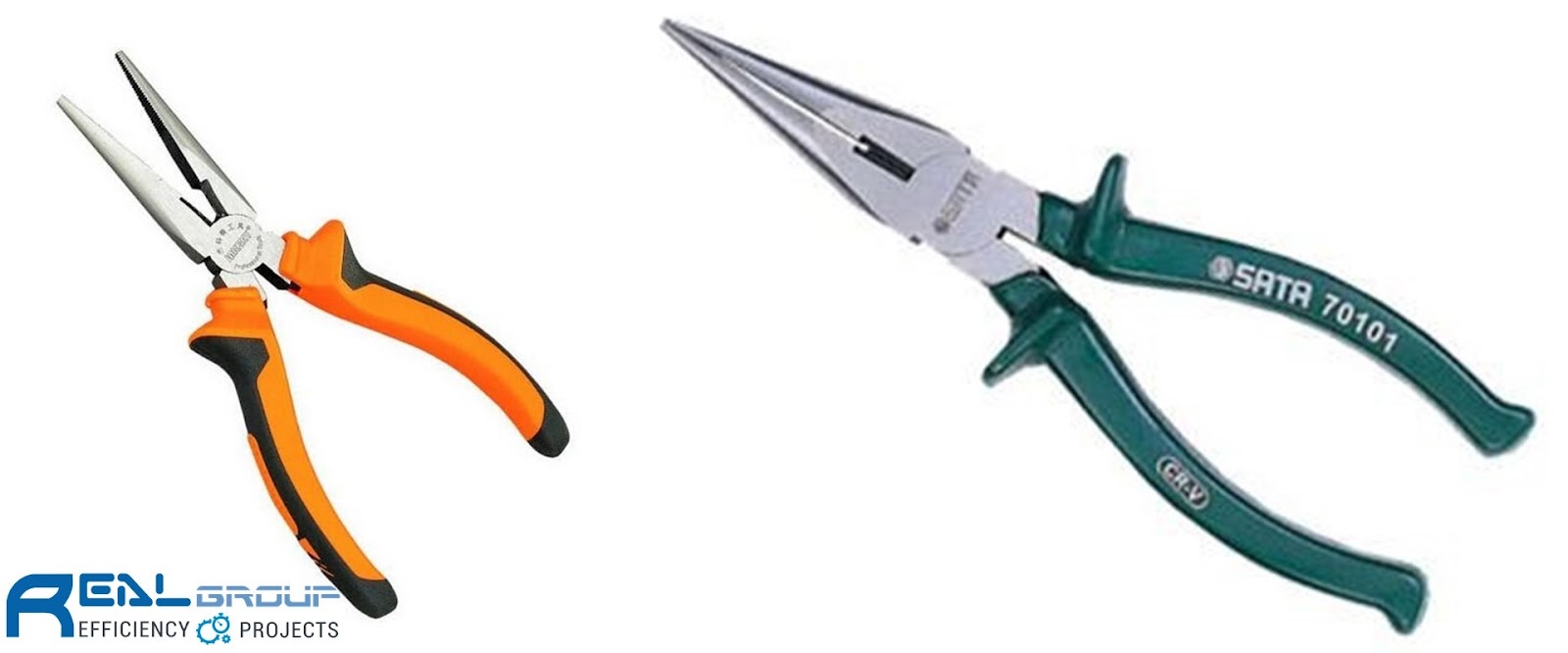

1.4. Kềm mũi nhọn
2. Tua vít
Các bạn nên mua sắm cho mình một bộ tua vít, trong đó đảm bảo có đủ tua vít lớn (có 2 đầu +, -) và tua vít nhỏ (có 2 đầu +, -).
Tua vít lớn dùng để vặn ốc các thiết bị điện, như MCCB, MCB, contactor, relay nhiệt,…
Tua vít nhỏ dùng để vặn ốc các thiết bị, như terminal, PLC, biến tần,…
3. Đầu cosse
Chúng ta đã biết có 2 loại đầu cosse sẽ được sử dụng ở đây là cosse chĩa và cosse pin rỗng. Hai loại đầu cosse này có nhiều kích thước khác nhau.
Do đó, khi mua chúng ta nên kiểm tra thật kỹ xem mục đích sử dụng của đầu cosse cần mua là dùng cho loại dây dẫn nào, như dây có tiết diện S = 2,5 mm2, S = 1.0 mm2, S = 0,75 mm2,…

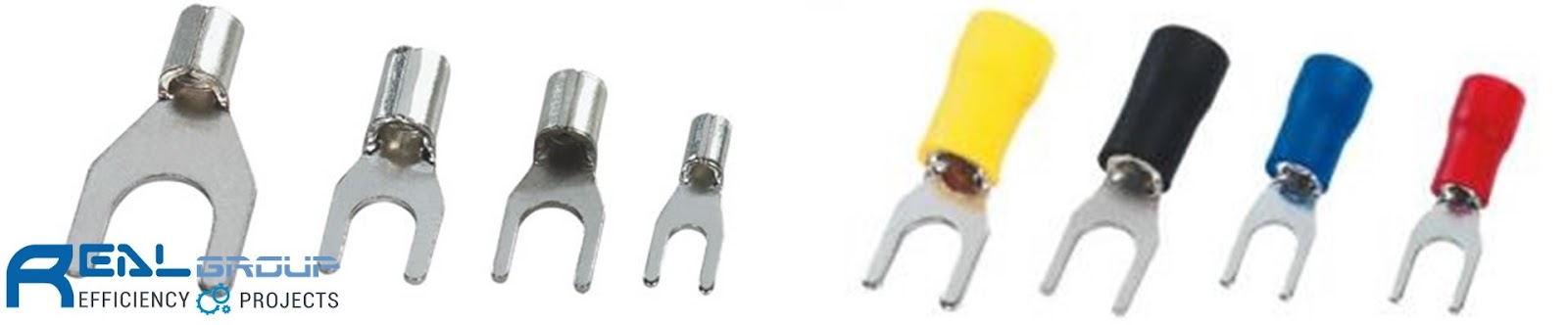

- Đầu cosse chĩa: Đầu cosse chĩa trần (trái) và đầu cosse chĩa có vỏ bọc bằng nhựa nhiều màu (phải).
- Đầu cosse pin rỗng:
4. Dây điện (dây cáp – cable)
Chúng ta sử dụng các loại dây dẫn có các tiết diện khác nhau để phân biệt chức năng của chúng như sau:
- Dây có tiết diện S = 2,5 mm2 (Đỏ, Vàng, Xanh): Dùng để đấu dây 3 pha L1, L2, L3 cho mạch động lực của tủ điện điều khiển.
- Dây có tiết diện S = 1,0 mm2 (Trắng): Dùng để đấu dây trung tính cho mạch điều khiển của tủ điện.
- Dây có tiết diện S = 0,75 mm2 (Đen hoặc Vàng): Dùng để đấu dây cho toàn bộ mạch điều khiển của tủ điện.
