Theo tiêu chuẩn phân loại nguồn điện trong truyền tải điện công nghiệp ở Việt Nam đưa ra năm 2010, EVN quy ước: Nguồn điện lưới cao thế có 4 mức (66kV, 110kV, 220kV và 500kV), trung thế có 2 mức (22kV, 35 kV) và hạ thế có 1 mức 0,4kV. Nguồn điện từ các nhà máy phát điện phân bố đến các vùng tiêu thụ điện như: thành phố, các khu công nghiệp… trên các đường dây cao thế hay trung thế, nhưng để sử dụng được thì phải qua các trạm hạ thế để biến thành nguồn chuẩn (1 pha 220VAC, 3 pha 380VAC, tần số 50Hz). Đặt ngay sau các trạm hạ thế là các tủ điện phân phối hạ thế có chức năng chính là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Trong dân dụng cũng như trong công nghiệp đều sử dụng nguồn điện chuẩn sau các trạm hạ thế này, các tủ điện lắp sau trạm đều gọi là Tủ điện hạ thế.
Tủ điện hạ thế được sản xuất theo tiêu chuẩn công nghiệp IEC60439-1. Tủ điện sản xuất theo tiêu chuẩn công nghiệp còn được gọi là Tủ điện công nghiệp.
Tủ điện hạ thế thường được chia thành 03 nhóm chính:
1. Nhóm Tủ điện phân phối
Nhóm Tủ điện phân phối hạ thế bao gồm Tủ điện phân phối tổng MSB (Main Distribution Switchboard), Tủ điện phân phối DB (Distribution Board), Tủ điện ATS (Automatic Transfer Switches), Tủ điện bù công suất cosφ, Tủ điện hòa đồng bộ. Chức năng chính của nhóm tủ điện hạ thế này là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải.
Tủ điện phân phối tổng MSB

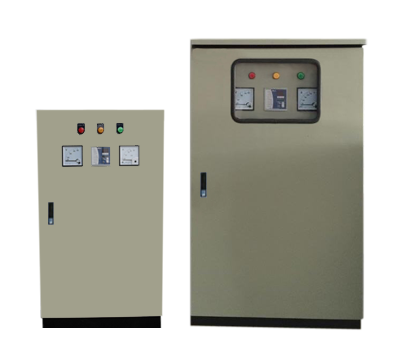

Ảnh minh họa: Tủ điện phân phối tổng MSB
Tủ điện phân phối tổng được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ điện này được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay… Nó được đặt sau các trạm hạ thế và trước các tủ điện phân phối (DB).
Ảnh minh họa: Tủ điện phân phối DB
Tủ phân phối DB thường lắp đặt tại phòng vận hành của các công trình công nghiệp, nhà máy, xưởng công nghiệp, trung tâm thương mại, chung cư,…
Tủ điện ATS
Ảnh minh họa: Tủ điện ATS
Tủ điện ATS được sử dụng ở các khu công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, cảng, sân bay… nơi có các phụ tải đòi hỏi phải cấp điện liên tục, hay những vùng hay có sự cố mất điện lưới đột ngột.
Tủ điện bù công suất cosφ
Ảnh minh họa: Tủ điện tụ bù
Tủ điện bù công suất phản kháng được sử dụng trong các mạng điện hạ thế, ứng dụng cho các hệ thống điện sử dụng các phụ tải có tính cảm kháng cao, nó thường lắp đặt tại phòng kỹ thuật của các tầng, phòng kỹ thuật của các thiết bị và tại khu vực trạm máy biến áp hay các công trình công nghiệp và dân dụng như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện,…
2. Nhóm Tủ điện điều khiển
Nhóm Tủ điện điều khiển gồm có Tủ điện điều khiển động cơ/máy bơm, Tủ điện điều khiển chiếu sáng, Tủ điện điều khiển khả trình (PLC)… Chức năng của nó là điều khiển các thiết bị phụ tải theo 1 quy trình cụ thể, nó có thể đứng độc lập hay đi kèm với các tủ điện động lực.
Tủ điện điều khiển động cơ MCC

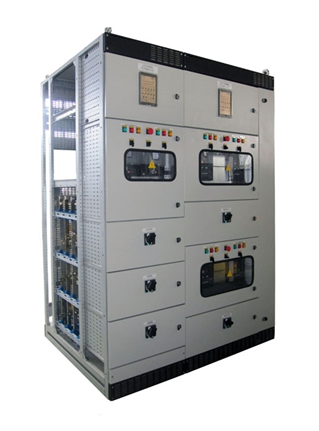

Ảnh minh họa: Tủ điện điều khiển động cơ MCC
Tủ điện điều khiển động cơ dùng để khởi động, điều khiển tốc độ hay chiều quay của động cơ. Thường được lắp đặt để điều khiển cho các động cơ có công suất lớn trong các nhà máy, xưởng sản xuất, các trạm bơm,…
Tủ điện điều khiển chiếu sáng

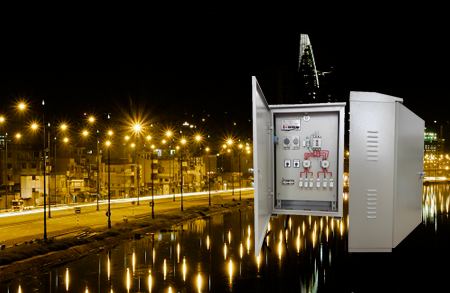

Ảnh minh họa: Tủ điện chiếu sáng
Tủ điều khiển chiếu sáng dùng cho các hệ thống đèn chiếu sáng trong các khu vực công cộng như: đường phố, khu đô thị, vườn hoa, công viên, cầu… hay trong trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay, sân vận động,…
3. Nhóm Tủ điện động lực
Tủ điện động lực có chức năng chính là đóng cắt các thiết bị phụ tải có công suất lớn. Tín hiệu điều khiển là từ các bộ điều khiển khả trình như PLC, vi xử lý, máy tính… nó hay đi kèm với các Tủ điện điều khiển.
