Bảng kích thước thanh cái đồng full size cũng là một trong những phần không thể thiếu trong quá trình tiến hành thiết kế, thi công tủ điện công nghiệp.
Quý anh chị có thể tham khảo bảng chi tiết bên dưới
1. Thanh đồng cái

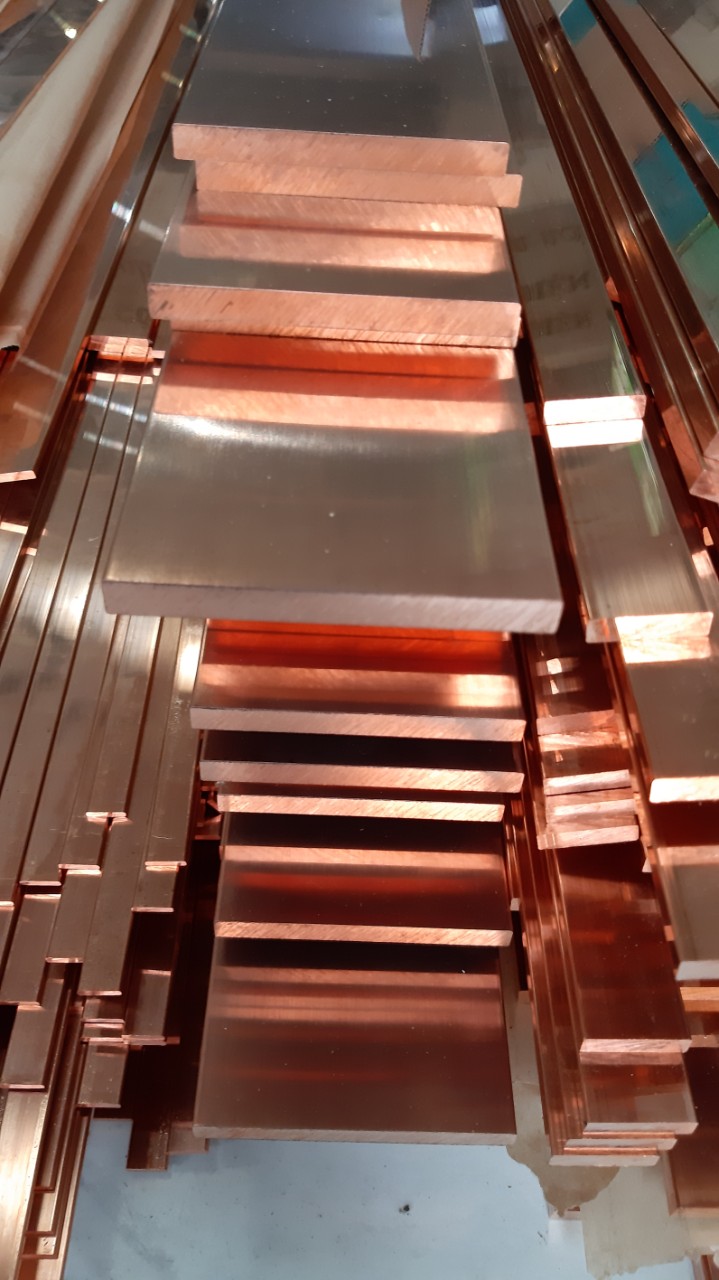

Phạm vi ứng dụng: thanh cái đồng được gia công và sử dụng nhiều trong tủ điện, trạm biến áp.
Quy cách:
|
Size (mm) (Dày x rộng x dài) |
Size (mm) (Dày x rộng x dài) |
Hình ảnh |
|
2 x 10 x 4.000 |
6 x 30 x 4.000 |
|
|
3 x 10 x 4.000 |
6 x 40 x 4.000 |
|
|
3 x 12 x 4.000 |
6 x 50 x 4.000 |
|
|
3 x 15 x 4.000 |
6 x 60 x 4.000 |
|
|
3 x 20 x 4.000 |
6 x 80 x 4.000 |
|
|
3 x 25 x 4.000 |
6 x 100 x 4.000 |
|
|
3 x 30 x 4.000 |
8 x 20 x 4.000 |
|
|
3 x 40 x 4.000 |
8 x 25 x 4.000 |
|
|
3 x 50 x 4.000 |
8 x 30 x 4.000 |
|
|
4 x 20 x 4.000 |
8 x 40 x 4.000 |
|
|
4 x 25 x 4.000 |
8 x 50 x 4.000 |
|
|
4x 30 x 4.000 |
8 x 60 x 4.000 |
|
|
4 x 40 x 4.000 |
8 x 80 x 4.000 |
|
|
4 x 50 x 4.000 |
8 x 100 x 4.000 |
|
|
4x 60 x 4.000 |
10 x 20 x 4.000 |
|
|
5 x 15 x 4.000 |
10 x 25 x 4.000 |
|
|
5 x 20 x 4.000 |
10 x 30 x 4.000 |
|
|
5 x 25 x 4.000 |
10 x 40 x 4.000 |
|
|
5 x 30 x 4.000 |
10 x 50 x 4.000 |
|
|
5 x 40 x 4.000 |
10 x 60 x 4.000 |
|
|
5 x 50 x 4.000 |
10 x 80 x 4.000 |
|
|
5 x 60 x 4.000 |
10 x 100 x 4.000 |
|
|
5 x 80 x 4.000 |
10 x 120 x 4.000 |
|
|
5 x 100 x 4.000 |
10 x 150 x 4.000 |
|
|
6 x 20 x 4.000 |
12 x 100 x 4.000 |
|
|
6 x 25 x 4.000 |
2. Thanh đồng dạng dải (cuộn)

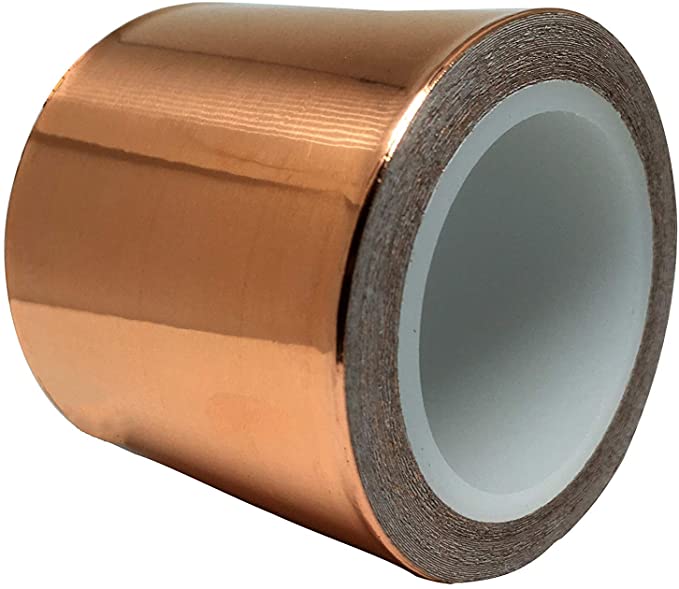

Phạm vi ứng dụng: được dùng để gia công các thanh cái nhỏ lắp trong MCCB, MCB. Điểm thuận lợi của thanh đồng dạng dải là được quấn thành cuộn dễ dàng vận chuyển và gia công.
Quy cách:
|
Size (mm) Dày x rộng |
Hình ảnh |
|
2 x 10 |
|
|
2 x 12 |
|
|
2 x 15 |
|
|
2 x 20 |
|
|
3 x 12 |
|
|
3 x 15 |
|
|
3 x 20 |
|
|
3 x 25 |
|
|
3 x 30 |
|
|
3 x 40 |
3. Thanh đồng dạng tấm
Phạm vi ứng dụng: thường sử dụng để gia công các phụ kiện trước khi sử dụng.
Quy cách:
|
Size (mm) Dày x rộng x dài |
Hình ảnh |
|
1.5 x 600 x 2.000 |
|
|
2 x 400 x 2.000 |
|
|
2 x 600 x 2.000 |
|
|
3 x 600 x 2.000 |
4. Thanh đồng tròn
|
Size (mm) Đường kính x dài |
Size (mm) Đường kính x dài |
Hình ảnh |
|
Ø 8 x 3.000 |
Ø18 x 5.000 |
|
|
Ø10 x 3.000 |
Ø20 x 3.000 |
|
|
Ø12 x 3.000 |
Ø22 x 3.000 |
|
|
Ø12 x 4.000 |
Ø22 x 4.000 |
|
|
Ø14 x 3.000 |
Ø25 x 3.000 |
|
|
Ø14 x 4.000 |
Ø30 x 3.000 |
|
|
Ø16 x 2.000 |
Ø30 x 4.000 |
|
|
Ø16 x 2.400 |
Ø38 x 4.000 |
|
|
Ø16 x 3.000 |
Ø40 x 3.000 |
|
|
Ø18 x 3.000 |
Ø50 x 3.000 |
