Là loại cảm biến đo áp suất chân không, có thể điều chỉnh được phạm vi đo từ -1~10bar, có thể khai báo thành 0~1bar, 1~5bar, 0~8bar, 0~10bar… Có thể thay đổi tùy ý tùy vào mục đích thực tế của người sử dụng. cảm biến có ngõ ra 4-20mA, và ngõ ra output relay để cảm biến có thể hoạt động như công tắc áp suất để điều khiển máy nén khí, hoạt động ở hai ngưỡng cao và thấp. Màn hình hiển thị số có thể khai báo lại đơn vị đo áp suất.

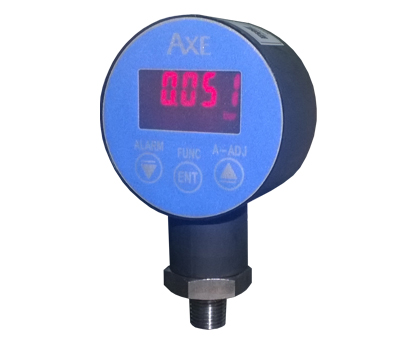

Cảm biến đo áp suất chân không của hãng AXE -TAIWAN, ngõ ra 2 relay.
Thông số kỹ thuật cảm biến đo áp suất âm, áp suất chân không.
- Phạm vi: -1~250bar (phạm vi tùy chọn).
- Sai số: 0.25% F.S.
- Đơn vị hiển thị: Kg/cm2, Bar, KPa, MPa, PSI, mmHg, inHg.
- Output: 4-20mA.
- Output: 2 Alarm 3 loại chức năng.
- Nguồn cấp: 10-28VDC.
- IP: 65.
- Vật liệu màng áp suất: Ceramic AL2O3 96%.
- Nhiệt độ hoạt động: -10~60 độ C.
- Cài đặt thông số: Bằng Phím.
- Thân cảm biến: Inox 316.
- Ren kết nối: 1/4”.
- Xuất Xứ: Đài Loan.

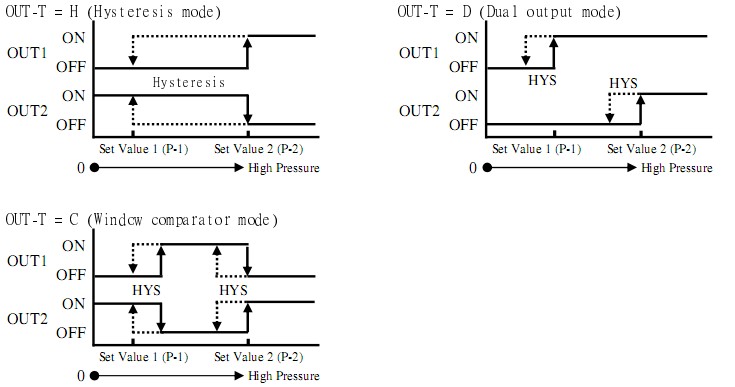

Sơ đồ chức năng của hai ngõ ra Alarm cảm biến đo áp suất âm, áp suất chân không.
Tùy vào mục đích sữ dụng ta chon và cài đặt thông số trong đồng hồ theo OUT-T.
Bao gồm chức năng H, D và C. Thông thường ta sử dụng 1 output là đử.
Có thể sử dụng điều khiển máy nén khí ở dạng công tắc áp suất, thiếu áp thì bật máy nén, đử áp thì tự động ngắt máy nén.
Tín hiệu còn lại có thể cài đặt bảo vệ áp quá cao hay quá thấp tùy vào ứng dụng.
Điểm cài đặt được cài đặt và khai báo dễ dàng thông qua các nút nhấn trên thiết bị.

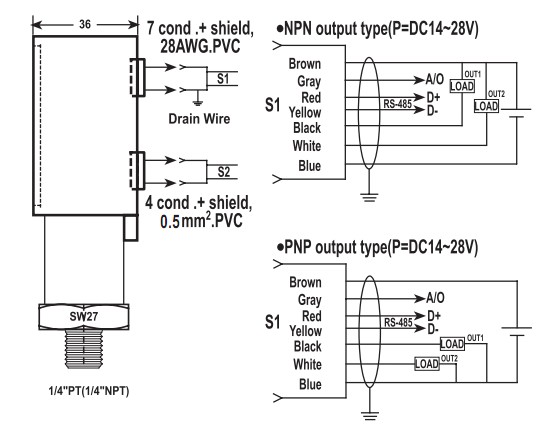

Sơ đồ đấu dây cảm biến đo áp suất âm, áp suất chân không.
Cảm biến có hai dây ra, dây Alarm có 4 dây cho 2 ngõ ra riêng biệt, dây analog có 3 dây và 1 dây chống nhiễu.
Ngoài ra cảm biến có ngõ ra NPN hoặc PNP tùy vào model lựa chọn, hoặc có thể đấu nguồn âm hoặc dương qua ngõ ra alarm để có được ngõ ra NPN hoặc PNP.
Quy định màu dây được ghi chú trên thân cảm biến.
