Trước khi vào nội dung chính thì mình sẽ giới thiệu đến các bạn sơ lược về dòng thiết bị này. Current transformer hay còn gọi là CT dòng và biến dòng, là một thiết bị chuyên dùng trong công tác giám sát dòng điện chạy qua một thiết bị này đó như thiết bị điện tử, động cơ điện, motor bơm,…CT dòng có khả năng đo lường và cho phép kết nối với các thiết bị hỗ trợ như màn hình hiển thị và PLC điều khiển. Với các chức năng này chúng ta hoàn toàn có thể kiểm soát công suất hoạt động của động cơ một cách tự động mà không mất quá nhiều thời gian như các loại ampe kìm cầm tay.

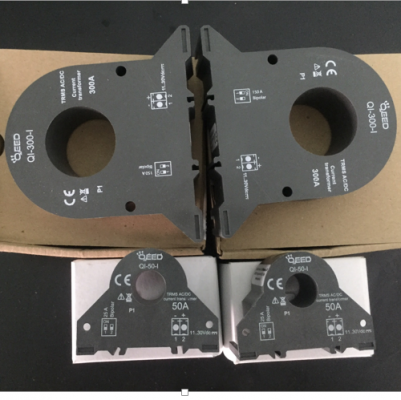

Mình xin giới thiệu đến các bạn 2 dòng Current transformer mà bên mình hiện đang cung cấp đó là model QI-50-I và QI-300-I. Sản phẩm được bên mình nhập khẩu từ hãng QEED – ITALY với độ chính xác cao, tuổi thọ lâu dài cũng như có những phản hồi tích cực từ những khách hàng đã sử dụng. Có khả năng dòng cho dòng điện một chiều (DC) và dòng điện xoay chiều (AC)
Các phạm vi ứng dụng của Current transformer là gì ?
Có thể nói thì 2 dòng biến dòng mình có giới thiệu ở trên có thể sử dụng tốt trong các ứng dụng cần đo lường dòng điện trong các thiết bị, động cơ điện một cách chính xác và nhanh chóng. Các loại thiết bị phục vụ cho nhu cầu sản xuất có giá thành cao, cần được bảo dưỡng hay đảm bảo hoạt động tốt và tránh hư hỏng thì sẽ phải dùng đến biến dòng. Tác nhân quan trọng nhất và ảnh hưởng đến động cơ hay thiết bị điện đó chính là dòng điện và công suất của thiết bị. Chúng ta cần đảm bảo dòng qua thiết bị không thay đổi quá nhiều và cũng không được vượt quá công suất định mức của động cơ.
Current transformer cho phép chúng ta kết nối với màn hình hiển thị để có thể hiển thị giá trị đo đạc của dòng điện và công suất động cơ. Bên cạnh đó từ bộ hiển thị còn cho phép chúng ta xuất ra 2 loại tín hiệu là analog 4-20ma để truyền về PLC điều khiển. Và một tín hiệu khác là Relay on/off cho phép kích hoạt các thiết bị báo động nếu chẳng may có xảy ra sự cố quá áp dẫn đến hư hỏng thiết bị.
Hơn nữa với hệ số cách ly lên đến 300VAC cho phép chống nhiễu tín hiệu trong quá trình hoạt động một cách hiệu quả. Việc này có ý nghĩa trong khi ta sử dụng kết nối ở các môi trường có nhiều tác nhân gây nhiễu như động cơ điện, máy bơm, các thiết bị phát ra từ trường,…
Các thông số đặc trưng của Current transformer là gì ?
Như ở trên mình đã giới thiệu thì chúng ta có 2 loại CT dòng có model khác nhau ứng dụng cho các cấp dòng điện khác nhau. Chúng sẽ giống nhau về mặt cấu tạo và bản chất, chỉ thay đổi về tính ứng dụng trong dòng điện cao hơn hay thấp hơn mà thôi. Cụ thể các bạn tham khảo các thông số như sau:
Model QI-50-I:
Với CT dòng QI-50-I chúng ta sẽ dùng cho 2 loại thang đo dòng đó là 0-25A và 0-50A. Các bạn có thể calid qua lại để phù hợp với ứng dụng cụ thể, thiết bị có các thông số như sau:
- Model: sản phẩm có mã là Qi-50-i
- Xuất xứ: được bên mình nhập khẩu từ QEED – Italy
- Dãy đo của thiết bị: có thể dùng để đo dòng 0-25A DC và 0-50A DC
- Trên thiết bị có các công tắc Switch để hiệu chuẩn dãy đo
- Ngõ ra của thiết bị: dạng tín hiệu analog 4-20mA dạng LOOP
- Nguồn cấp: cho tín hiệu dạng LOOP 10..30VDC
- Có hệ số cách ly chống nhiễu: đạt 3000 VAC chống nhiễu tín hiệu cực tốt
- Thời gian đáp ứng của thiết bị: khoảng 100ms gần như tức thời không có độ trễ.
- Nhiệt độ làm việc tại vị trí lắp thiết bị: trong khoảng -10÷60°C
- Kích thước lỗ để luồn dây dẫn: 15mm
- Độ phân giải 12 bit.
- Kiểu lắp đặt trên tủ điện.
- Thiết bị đạt các chứng chỉ CE: EN55022: 2010-12; EN55024:2010-11;
- Bảo hành: 18 tháng, 1 đổi 1 nếu có lỗi từ nhà sản xuất.
Model QI-300-I:
Với CT dòng QI-50-I chúng ta sẽ dùng cho 2 loại thang đo dòng đó là 0-150A và 0-300A. Các bạn cũng có thể calid qua lại giữa 2 thang đo này để phù hợp với ứng dụng cụ thể, thiết bị có các thông số như sau:
- Model: sản phẩm có mã là Qi-300-i
- Xuất xứ: được bên mình nhập khẩu từ QEED – Italy
- Dãy đo của thiết bị: có thể dùng để đo dòng 0-150A DC và 0-300A DC
- Trên thiết bị có các công tắc Switch để hiệu chuẩn dãy đo
- Ngõ ra của thiết bị: dạng tín hiệu analog 4-20mA dạng LOOP
- Nguồn cấp: cho tín hiệu dạng LOOP 10..30VDC
- Có hệ số cách ly chống nhiễu: đạt 3000 VAC chống nhiễu tín hiệu cực tốt
- Thời gian đáp ứng của thiết bị: khoảng 100ms gần như tức thời không có độ trễ.
- Nhiệt độ làm việc tại vị trí lắp thiết bị: trong khoảng -10÷60°C
- Kích thước lỗ để luồn dây dẫn: 33mm
- Độ phân giải 12 bit.
- Kiểu lắp đặt trên tủ điện.
- Thiết bị đạt các chứng chỉ CE: EN55022: 2010-12; EN55024:2010-11;
- Bảo hành: 18 tháng, 1 đổi 1 nếu có lỗi từ nhà sản xuất.
Các cách thức sử dụng của Current transformer là gì ?
Trong phần này mình sẽ giới thiệu đến các bạn cách thức sử dụng thực tế mà mình thấy là phổ biến nhất, hiệu quả nhất trong công việc. Sẽ có ví dụ cụ thể để các bạn có thể dễ hình dung. Bên cạnh đó thiết bị này không chỉ gói gọn trong các ví dụ mình đưa ra mà các bạn hoàn toàn có thể tự tạo ra các cách thức sử dụng khác nếu nắm rõ các đặc tính của sản phẩm.
Nếu chúng ta có một động cơ điện sử dụng dòng điện trong khoảng 0-300A và chúng ta muốn giám sát giá trị dòng điện thông qua con số cụ thể. Việc này giúp cho chúng ta có thể giám sát công suất cũng như có thể tự động xử lý các sự cố gây hư hại cho động cơ. Và để làm được việc này đầu tiên chúng ta phải cần có một màn hình hiển thị dòng điện, một PLC điều khiển hoặc một thiết bị báo động (đèn báo, còi báo,…). Các bạn có thể tham khảo sơ đồ lắp đặt như sau:
Nhìn vào sơ đồ có thể mô tả quá trình hoạt động như sau: Current transformer không ngừng đo lường dòng điện chạy qua động cơ và truyền tín hiệu 4-20ma về cho bộ hiển thị. Sau đó từ bộ hiển thị ta có thể xuất ra 2 dạng tín hiệu là analog 4-20ma truyền về cho PLC điều khiển hoặc tín hiệu relay on/off để đóng/ngắt các thiết bị báo động. Với hệ số cách ly chống nhiễu đạt 3000VAC chúng ta hoàn toàn có thể yên tâm cho việc sử dụng trong các môi trường có nhiều tác nhân gây nhiễu nhé.
Bộ hiển thị dòng điện:
Mình xin giới thiệu đến các bạn dòng màn hình hiển thị dòng điện model OM402PWR được nhập khẩu từ Cộng Hòa Séc. Thiết bị thường dùng kèm với các loại Current transformer để hiển thị và điều khiển tín hiệu. Các bạn có thể tham khảo một số thông số dưới đây.
- Model: sản phẩm có mã là OM402PWR.
- Xuất xứ: từ hãng Orbit Merret – Châu Âu.
- Đọc điện áp: Có thể đọc các dãy phổ biến hiện nay như 0-10VAC, 0-120VAC, 0-250VAC, 0-450VAC.
- Đọc dòng điện: thiết bị có thể nhận các dòng điện trong khoảng như 0-1A, 0-2,5A, 0-5A
- Đọc tần số: Có thể đo được dãy từ 0-400Hz.
- Nguồn cấp: 80-250VAC có thể tuỳ chọn xuống dùng 10-30VDC.
- Màn hình: hiển thị bằng 6 LED có thể cho ra giá trị trong khoảng -999999÷999999.
- Sai số: chỉ 0.3%
- Hệ số cách ly chống nhiễu: 4000 VAC
- Nhiệt độ làm việc: tại môi trường làm việc chấp nhận là -20÷60°C.
- Các ngõ ra (Output): thiết bị có ngõ ra dạng analog 4-20ma / 0-10V. Có thể xuất tín hiệu dạng ON/OFF. Có thể xuất ra dạng dữ liệu ASCII, MESSBUS, MODBUS RTU, PROFIBUS DP.
