Dây điện là dây dẫn gồm một hay vài lõi dẫn điện, lớp vỏ cách điện có thể có hoặc không có. Từ đó mà có khái niệm dây bọc hay dây trần. Dây dẫn điện được dùng chỉ khi nó đảm bảo cách điện an toàn cho thiết bị và cho người sử dụng. Dùng dây dẫn điện có ưu điểm là rẻ tiền, dễ thi công hơn khi kéo và đấu nối.
Cáp điện thì gồm các lõi dẫn điện (có cáp một lõi, gọi là cáp đơn), dây cáp điện khác với dây điện là ngoài lớp vỏ cách điện thì có thêm các lớp bảo vệ khác nữa. Các lớp vỏ bảo vệ này giúp tăng cường khả năng bảo vệ cáp khỏi các tác động bên ngoài như lực va chạm, nước, tia tử ngoại trong ánh sáng mặt trời. Do đó, dây cáp điện là lựa chọn tuyệt vời trong các trường hợp yêu cầu cao về mức độ an toàn.

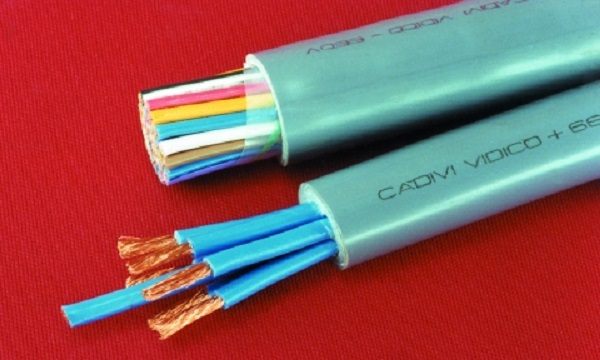

Kết cấu của dây cáp điện
Dây, cáp điện dùng để truyền tải điện (hoặc tín hiệu điều khiển – cáp điều khiển) hay dùng để đấu nối các thiết bị điện trong công nghiệp và dân dụng. Một số ký hiệu chuyên dụng nhất định phải biết:
- Dây điện Cadivi: thường là dây đơn, 1 lớp cách điện. Ký hiệu: CV hoặc CE.
- Dây cáp điện Cadivi: dây nhiều lõi, 1 lớp cách điện cho từng lõi và 1 lớp cho tồng. Ký hiệu: CVV, CEV, CVE (trong đó C: đồng, E: XLPE, V: PVC).
Ký hiệu các loại dây điện Cadivi dân dụng khác:
- Dây đơn mềm ruột đồng, ký hiệu: VCm.
- Dây đôi mềm dẹt, ký hiệu: VCmd.
- Dây đôi mềm xoắn, ký hiệu: VCmx.
- Dây đôi mềm tròn, ký hiệu: VCmt.
- Dây đôi mềm ovan, ký hiệu: VCmo.
- Dây đôi mềm ovan dẹt, ký hiệu: VCmod.
Kết cấu của dây cáp điện: chất liệu cấu tạo dây cáp điện giúp khách hàng hiểu rõ hơn tại sao dây cáp điện có những tên gọi riêng cho từng dòng sản phẩm.
- Ruột dẫn điện: đồng (Cu) hoặc nhôm (Al).
- Lớp cách điện: PVC hoặc XLPE.
- Chất độn: sợi PP (Polypropylen).
- Băng quấn: băng không dệt.
- Lớp vỏ bọc trong: PVC hoặc PE.
- Giáp kim loại bảo vệ: DATA, DSTA, SWA…
- Lớp vỏ bọc ngoài: PVC, PE hoặc HDPE…
Phân loại dây cáp điện và công dụng của từng loại
1. Dây và cáp lõi đơn
Các ruột dẫn được làm bằng đồng ủ, một ruột đặc hoặc nhiều ruột xoắn, vỏ bọc PVC hoặc PVC có khả năng chịu nhiệt, theo tiêu chuẩn IEC 60227 và BS 6004. Các loại cáp này có điện áp 450/750V.
Cáp PVC với các vật liệu chứa axit halogen ít hơn 15% tổng khối lượng khi đun nóng ở 800ºC sẽ được sử dụng nếu khách hàng có yêu cầu.
2. Dây và cáp điện hạ thế
Dây cáp điện áp thấp không có lớp giáp và có lớp giáp PVC và XLPE, được sản xuất theo tiêu chuẩn của Anh BS và tiêu chuẩn quốc tế IEC và theo yêu cầu của khách hàng. Các loại dây này đều được sản xuất theo quy trình quản lý chất lượng nghiêm ngặt, có mức điện áp là 600/1000V.
Dây cáp không có giáp: là loại dây không có vỏ bọc thêm ở ngoài và không được bọc thép. Vỏ PVC của tất cả các cáp có tác dụng chống tia cực tím và chống bén cháy. Chất liệu vỏ bọc PVC bên trong và bên ngoài nơi halogen axit thoát ra ít hơn 15% của tổng số chất khi được nung nóng ở nhiệt độ 800ºC sẽ được cung cấp theo yêu cầu.
Cáp điện PVC: được sản xuất bằng đồng lõi tinh luyện. Các lõi được đặt cùng nhau và được bảo vệ bằng lớp vỏ bọc PVC bên trong, bọc thép xung quanh lõi và cáp lõi đơn được bọc thép với dây dẫn bằng nhôm và cuối cùng được bảo vệ bằng lớp PVC ở bên ngoài.
Cáp điện được cách nhiệt XLPE: được sản xuất bằng đồng lõi cáp được tôi nhẵn. Cấu tạo giống như cáp điện PVC nhưng chỉ khác về đặc tính cách nhiệt. Loại cáp này được sử dụng phổ biến do đáp ứng được tiêu chí về an toàn hỏa hoạn, nếu hỏa hoạn không được kiểm soát tốt thì có thể gây ra những thiệt hại lớn về tài sản cũng như con người.
3. Dây cáp điện Cadivi trung thế
Cáp trung thế Cadivi có màn chắn kim loại, dùng để truyền tải, phân phối điện, tần số 50Hz. Đây là loại dây dùng để lắp đặt trên không, đi trong thang, máng cáp, có thể chôn trực tiếp trong đất hoặc trong ống.
Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90ºC, còn nhiệt độ cực đại cho phép khi ngắn mạch là 250ºC với thời gian không quá 5 giây. Tiêu chuẩn áp dụng của cáp điện trung thế là tùy theo yêu cầu khách hàng, cáp điện trung thế có thể cấp điện áp từ 3,6/6 (7,2) kV đến 18/30 (36) kV.
Các loại cáp trung thế treo:
- Cáp trung thế treo không vỏ: ruột đồng/ nhôm hoặc nhôm lõi thép, cách điện XLPE, không vỏ: CX (AX hoặc AsX).
- Cáp trung thế treo không vỏ, có màn chắn ruột dẫn: ruột đồng/ nhôm hoặc nhôm lõi thép, cách điện XLPE, không vỏ, có lớp bán dẫn ruột dẫn: CX (AX hoặc AsX).
- Cáp trung thế treo có màn chắn ruột dẫn, có vỏ:
- Ruột đồng/ nhôm hoặc nhôm lõi thép, cách điện XLPE, vỏ PVC, có lớp bán dẫn ruột dẫn: CXV (AXV hoặc AsXV).
- Ruột đồng/ nhôm hoặc nhôm lõi thép, cách điện XLPE, vỏ HDPE, có lớp bán dẫn ruột dẫn: CXE (AXE hoặc AsXE).
- Cáp trung thế treo không vỏ, có màn chắn ruột dẫn, có chống thấm ruột dẫn: ruột đồng/ nhôm hoặc nhôm lõi thép, có chống thấm, cách điện XLPE, không vỏ, có lớp bán dẫn ruột dẫn: CX/WB (AX/WB hoặc AsX/Wb).
- Cáp trung thế treo có vỏ, có màn chắn ruột dẫn, có chống thấm ruột dẫn:
- Ruột đồng/ nhôm hoặc nhôm lõi thép, có chống thấm, cách điện XLPE, vỏ PVC, có lớp bán dẫn ruột dẫn: CXV/WB (AXV/WB hoặc AsXV/WB).
- Ruột đồng/ nhôm hoặc nhôm lõi thép, có chống thấm, cách điện XLPE, vỏ HDPE, có lớp bán dẫn ruột dẫn: CXE/WB (AXE/WB hoặc AsXE/WB).

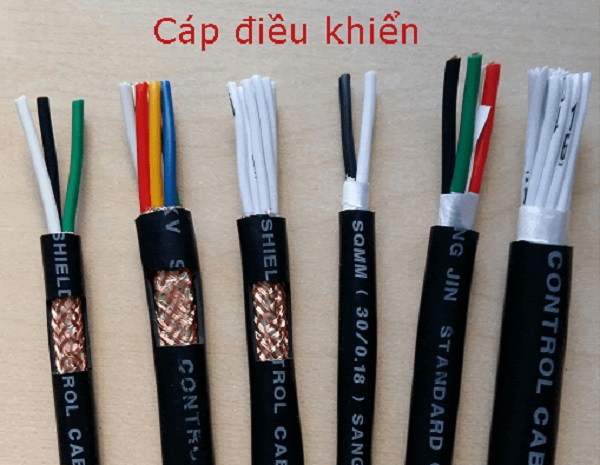

4. Cáp tín hiệu và cáp điều khiển
Có nhiều loại cáp tín hiệu (instrumentation) và cáp điều khiển, có nhiều cặp và nhiều lõi với lõi cáp bằng đồng hàm lượng cao và không có oxy được tôi và bện bằng chất cách nhiệt PVC, PE hoặc XLPE.
Có các loại cáp tín hiệu có điện áp 300/500V được sản xuất theo tiêu chuẩn BS 5308 hoặc BS EN 50288. Loại cáp điều khiển có điệp áp 600/1000V được sản xuất theo tiêu chuẩn BS 5467 hoặc IEC 60502-1.
Chất liệu dùng cho vỏ bọc PVC bên ngoài và bên trong chứa axit halogen ít hơn 15% tổng khối khi được nung nóng đến 800ºC sẽ được cung cấp theo yêu cầu của khách hàng.
Những sản phẩm Dây điện Cadivi mới nhất 2022
|
TÊN SẢN PHẨM |
|
Dây điện ruột đồng bọc nhựa PVC:VC theo TCVN 6610-3:2000, dây nhôm đơn cứng bọc PVC |
|
Dây điện bọc nhựa PVC: VCm, Vcmo, VCmd |
|
Dây điện lực ruột đồng, bọc PVC:CV |
|

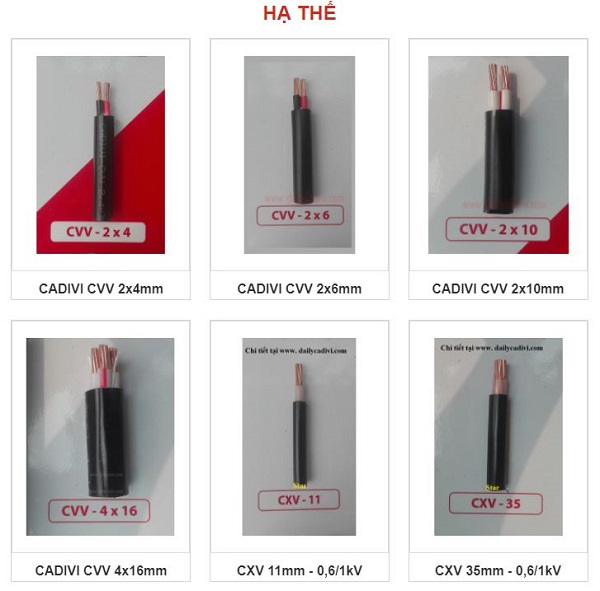

Cáp điện lực ruột đồng, cách điện PVC, vỏ PVC:CVV 2, 3, 4 ruột |
|
Cáp điện lực ruột đồng, cách điện PVC, vỏ PVC:CVV (3+1) ruột |
|
Cáp điện lực ruột đồng, cách điện PVC, vỏ PVC giáp 2 lớp bằng CVV/DATA 1, 2, 3, 4 ruột |
|
Cáp điện lực ruột đồng, cách điện PVC, vỏ PVC giáp 2 lớp bằng CVV/DSTA (3+1) ruột |
|
Cáp điện lực ruột đồng, cách điện PXLE, vỏ PVC:CXV 1, 2, 3, 4 ruột |
|
Cáp điện lực ruột đồng, cách điện PXLE, vỏ PVC:CXV (3+1) ruột |
|
Cáp điện lực ruột đồng, cách điện XLPE, vỏ PVC, giáp băng CXV/DATA, CXV/DSTA: 1,2,3,4 ruột |
|
Cáp điện lực ruột đồng, cách điện XLPE, vỏ PVC, giáp băng CXV/DSTA: (3+1) ruột |
|
Cáp điện kế cách điện PVC, vỏ PVC. Dây đồng trần xoắn C, Cm |
|
Cáp điều khiển ruột đồng, cách điện PVC, vỏ PVC các loại |
|
Cáp trung thế ruột đồng: CXV, CXV/S, CXV/SE/DSTA 12/20(24)kV |
|
Nhôm: LV – ABC, cáp thép GSW, AV |
|
Cáp điện lực ruột nhôm, cách điện XPLE, vỏ PVC: AXV 1, 2, 3, 4 ruột |
|
Cáp điện lực ruột nhôm, cách điện XPLE, vỏ PVC, giáp băng AXV/DATA, AXV/DSTA: 1, 2, 3, 4 ruột |
|
Cáp trung thế ruột nhôm AXV, AXV/S, AXV/SE/DSTA 12/20(24)Kv; AsXV |
|

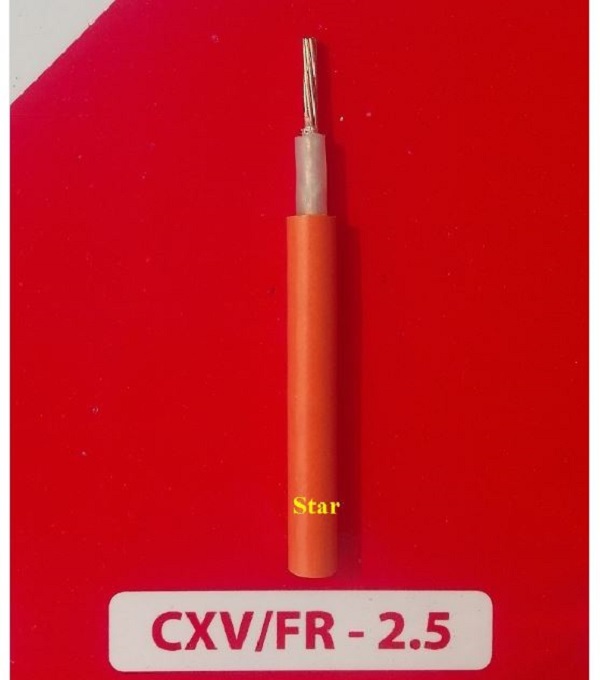

Cáp điện lực chống cháy CV/FR, CXV/FR 1, 2, 3, 4; (3+1) ruột |
|
Cáp điện lực chậm cháy CXV/FRT 1, 2, 3, 4; (3+1) ruột |
Một số loại dây cáp điện Cadivi được ưa chuộng
1. Cadivi CV
Dây cáp điện Cadivi CV – dây đơn cứng – là loại cáp được cấu tạo lõi đồng dẫn điện và bên ngoài là lớp cách nhiệt từ vật liệu PVC. Thông thường, điện áp của loại này là 600V.
Cấu tạo:
- Lõi: 7 hoặc 19 sợi đồng xoắn lại với nhau
- Vỏ: lớp nhựa PVC cao cấp cách điện tốt
- Nhiệt độ làm việc: 70 độ C
- Cấp điện áp: 0.6/1kv
- Nhiệt độ tối đa: 160 độ C
Ứng dụng: Thường được dùng trong các thiết bị điện dân dụng như lắp trên trần, tường nhà, dưới đất,…
2. Cadivi CVV
Được gọi là cáp trục đồng, Cadivi CVV có lõi dẫn điện được bọc trong một lớp điện môi cách điện, tiếp tục quấn thêm lớp bện kim loại và ngoài cùng là vỏ nhựa PVC.
Cấu tạo:
- Lõi: Tương tự như CV, lõi CVV cũng được cấu tạo 7 hoặc 19 sợi đồng xoắn lại với nhau
- Các lớp tiếp theo: điện môi không dẫn điện, bện kim loại, vỏ PVC cao cấp.
- Cấp điện áp: 0.6/1kv
Ứng dụng: Dùng làm đường truyền tín hiệu vô tuyến
3. Cadivi CXV
Đây là dòng cáp hạ thế cũng được cấu tạo từ ruột đồng và vỏ PVC như 2 loại trên. Ngoài ra, bên trong còn có thêm lớp cách điện XLPE.
Cấu tạo:
- Lõi: đồng cao cấp
- Lớp cách điện XLPE
- Lớp độn: PP quấn PET hay PVC
- Vỏ: PVC cao cấp.
Ứng dụng: Công trình thang cáp, máng cáp, ống trong xưởng sản xuất, tòa nhà làm việc,…
4. Cadivi VCMD
Là dạng dây cáp điện có lõi đôi, thường lắp đặt trong điều kiện được bảo vệ trước các tác động khắc nghiệt của môi trường
Cấu tạo:
- Lõi: 2 lõi đồng
- Vỏ: nhựa PVC cao cấp
- Cấp điện áp: 0.6/1kv
- Nhiệt độ làm việc tốt nhất của lõi: 70 độ C
Ứng dụng: Được lắp trong ống chống rò rỉ và đặt trên tường, trần nhà, âm sàn,.. để dẫn điện.
Ưu điểm nổi bậc của dây điện cadivi
- Dẫn điện tốt: Do có cấu tạo từ lõi đồng cao cấp, mềm dẻo nên có khả năng dẫn điện rất tốt đảm bảo điện được cung cấp đều đặn không bị tắt nghẽn.
- Áp dụng công nghệ sản xuất hiện đại: sản phẩm đạt tiêu chuẩn chất lượng quốc tế: IEC, AS,BS, DIN, IJS… Sử dụng máy móc hiện đại nhập khẩu từ Châu Âu và các quốc gia tiên tiến trên thế giới đảm bảo sự an tâm cho người dùng khi sử dụng.
- Lớp vỏ bọc bên ngoài cao cấp: Vỏ bọc được làm từ nhựa PVC cao cấp dày dặn giúp dây điện cách nhiệt tốt. Với những tác động từ bên ngoài cũng không gây ảnh hưởng và trở ngại cho quá trình dẫn điện. Đây là một trong những lý do khiến khách hàng lựa chọn sản phẩm hàng đầu này.
- Tiết kiệm điện năng: Dây cáp điện cadivi một trong những sản phẩm tiết kiệm điện năng tối đa, dẫn điện tốt không bị rò rỉ hay tắc nghẽn.
- Mẫu mã đa dạng: Để có thể đáp ứng nhu cầu của người tiêu dùng ngày càng cao mẫu mã dây điện cadivi luôn có sự cải tiến mới mẻ phù hợp hơn với những công trình hiện đại.
Với những ưu điểm vượt trội liệt kê ở trên, dây điện cadivi hoàn toàn có thể cạnh tranh về chất lượng với những thương hiệu dây điện dân dụng khác trên thị trường. Và đây chắc chắn sẽ là sự lựa chọn hoàn hảo có thể chiều lòng ngay cả những vị khách khó tính nhất.
Làm sao để lựa chọn được dây cáp điện Cadivi chính hãng?
Để lựa chọn được dây cáp điện Cadivi hạ thế tốt chính hãng, trước tiên khách hàng phải xem xét đến những yếu tố như dòng điện định mức, độ sụt áp, dòng điện ngắn mạch, cách lắp đặt, nhiệt độ môi trường hoặc nhiệt độ đất.
Tuy nhiên, không phải cũng hiểu rõ được những thông số kỹ thuật phức tạp để phân tích chính xác, sau đây là một số cách nhận biết để lựa chọn dây điện Cadivi chính hãng.
Nếu là dây điện lõi đồng (Cu) tốt sẽ có cấp điện trở thấp. Khách hàng có thể kiểm tra bằng thiết bị đo điện trở, còn nếu không có thiết bị thì có thể xác định thông qua tiết diện dây điện, lõi đồng, vỏ cách điện và tên nhãn hiệu ghi trên sản phẩm đó.
- Cách kiểm tra tiết diện lõi đồng: tuốt một đoạn ngắn dây xem kỹ số lõi của dây, đường kính của lõi, số sợi đồng trong lõi, cân nặng của dây được ghi cụ thể trên dây. VD: CVV 3x120mm sẽ có 3 lõi, mỗi lõi sẽ có 7-32 sợi đồng, mỗi sợi sẽ có tiết diện 0,7mm.
- Cách kiểm tra vỏ cách điện: gấp đôi dây điện nếu dây tốt sẽ có màu tươi mới không có mùi khét của nhựa tái sinh, lúc gập dây sẽ mềm, dẻo, không bị khô cứng và rạn nứt.
Những cách nhận biết như trên có thể giúp khách hàng phân biệt được dây điện Cadivi chính hãng và những loại dây điện kém chất lượng khác trên thị trường. Quan trọng nhất vẫn là xem kỹ thông số kỹ thuật trên dây và công suất cần sử dụng của các thiết bị để lựa chọn dây điện Cadivi thích hợp nhất.
Hướng dẫn sử dụng dây điện Cadivi trong xây dựng nhà ở
Dây điện Cadivi được sử dụng rất phổ biến trong nhiều công trình như nhà xưởng, kiot, trạm hạ thế, trung thế, chung cư, nhà máy… và đặc biệt được ứng dụng nhiều nhất trong xây dựng nhà ở. Tuy nhiên, nếu không phải là thợ điện chuyên nghiệp thì rất khó để biết nhà ở cần sử dụng nguồn điện như thế nào và cách đi dây điện ra sao.
Các nguồn điện sử dụng cho nhà ở:
- Nguồn điện 1 pha 2 dây: gồm có 1 dây pha và 1 dây trung tính (thường gọi là 1 dây nóng, 1 dây nguội). Đây là nguồn điện cho nhà ở thông dụng nhất hiện nay.
- Nguồn điện 3 pha 4 dây: gồm có 3 dây pha và 1 dây trung tính (thường gọi là 3 dây nóng, 1 dây nguội). Nguồn điện này ít gặp hơn trong xây dựng nhà ở, trừ khi chủ nhà có ý định sử dụng thiết bị điện 3 pha.
- Ngoài ra, nhà ở còn sử dụng 2 nguồn điện khác nhưng ít gặp hơn là nguồn điện 1 dây 3 pha, nguồn điện 3 dây 5 pha
Cách đi dây điện Cadivi cho nhà ở:
- Đi dây nổi: dây và cáp điện được luồn trong các ống nhựa hoặc nẹp nhựa và được cố định trên tường, trần nhà. Số lượng dây trong ống không được quá chật để có thể rút dây, luồn dây khi cần thiết sửa chữa thay thế. Các loại dây như: VCm, VCmd, VC thích hợp để đi dây nổi.
- Đi dây âm tường, âm trần, âm sàn: dây và cáp điện được luồn trong các ống nhựa đặt âm trong tường, trần hoặc sàn nhà. Số lượng dây trong ống cũng không được quá chật. Các loại dây như VC, CV, CVV thích hợp để đi dây âm.
- Đi dây ngầm: đối với các công trình ngoại vi, dây và cáp điện được luồn trong các ống nhựa cứng hoặc ống thép chịu lực, chống thấm nước và chôn ngầm dưới đất. Các loại cáp có áo giáp thép hoặc được bọc kim loại thì có thể chôn trực tiếp trong đất mà không cần luồn ống.
Một số loại dây cáp điện Cadivi được sử dụng trong hệ thống điện nhà ở: Cáp duplex Du-CV, Du-CX; Cáp quadruplex Qu-CV, Qu-CX; Cáp điện kế DK-CVV, DK-CXV; Dây đơn cứng CV; Dây điện lực CV; Dây điện lực CX; Dây đôi mềm ôvan VCmo; Dây điện lực CVV, CXV; Dây điện lực chậm cháy CV-FRT…
